Mainboard Barrier Gate MX Tipe DC
Rp 1.300.000
| Kode | mbmx dc |
| Stok | Tersedia (1000) |
| Kategori | Barrier Gate Parkir, Spare Part |
Mainboard Barrier Gate MX Tipe DC
Fitur Utama:
-
Controller utama untuk barrier gate seri MX DC (biasanya untuk tipe MX‑50, MX‑80 dengan motor brushless/DC)
-
Mendukung motor DC brushless 24 V dengan efisiensi tinggi, torsi besar, daya rendah, dan kebisingan rendah
-
Motor power sekitar 80–180 W, torsi maksimum hingga ~320 Nm, kecepatan buka/tutup antara 0.9 hingga 6 detik tergantung panjang palang dan model
-
Anti-collision dan arm swing-out: palang akan mundur atau berputar jika terkena kendaraan, dan arm bisa swing‑out untuk meminimalkan kerusakan
-
Antarmuka komunikasi & kontrol: mendukung input sensor loop detektor kendaraan, photocell IR, RS‑485, serta output relay untuk sinyal arm buka/tutup dan lampu lalu lintas
-
Pengaturan kecepatan dan reset arah palang bisa via layar/controller onboard, juga modul clutch elektronik untuk operasi manual saat listrik padam
-
Masa pakai mekanis tinggi: uji lebih dari 5 juta siklus buka‑tutup tanpa degradasi performa

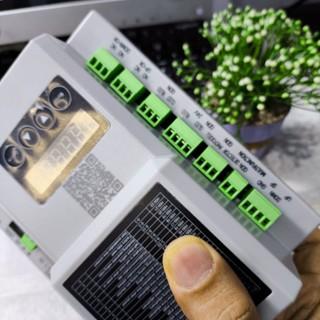

Struktur Hardware:
-
Tampilan LCD kecil dengan tombol navigasi (panah / OK) untuk konfigurasi.
-
Konnektor hijau (terminal screw) untuk input daya DC, sensor, komunikasi, dan kontrol relai.
-
Cip DIP switch atau jumper internal untuk pengaturan default, mode operasi, atau reset arah palang.
-
PCB compact dapat dipasang di dalam housing barrier gate plastik berbentuk box seperti pada gambar.
📋 Tabel Spesifikasi (Estimasi)
| Parameter | Spesifikasi Umum |
|---|---|
| Tegangan Input Board | DC 24 V ±10 % |
| Power Motor | 80 W – 180 W |
| Torsi Maksimum | Sekitar 320 Nm |
| Kecepatan Arm | 0.9–6 detik (pilihan konfigurasi) |
| Jenis Motor | Brushless DC 24 V |
| Fitur Safety | Anti-collision, arm swing‑out |
| Interface Sensor | RS‑485, photocell IR, loop detector |
| Output Relay | Arm status, lamp control, hitam merah hijau |
| Perlindungan Darurat | Clutch manual saat listrik padam |
| Siklus Hidup Mekanis | ≥5 juta siklus buka‑tutup |
Tags: board mx, mainboard mx, mainboard mx dc, mb mx
Mainboard Barrier Gate MX Tipe DC
| Berat | 900 gram |
| Kondisi | Baru |
| Dilihat | 62 kali |
| Diskusi | Belum ada komentar |
