Vehicle Loop Detector Model 110 – VLD

Vehicle Loop Detector – Model: 110

Vehicle Loop Detector (VLD) adalah alat pendeteksi kendaraan berbasis sistem induksi elektromagnetik. Alat ini digunakan untuk mendeteksi keberadaan kendaraan yang melintas atau berhenti di atas loop kawat yang tertanam di permukaan jalan.

Loop Detector ini banyak digunakan dalam:

• Sistem palang parkir otomatis

• Gerbang akses kendaraan

• Sistem perhitungan lalu lintas

• Kontrol pintu otomatis

• Sistem hitung kendaraan masuk/keluar (vehicle counting)

Fungsi Kerja Singkat

Ketika kendaraan melintas atau berhenti di atas loop, terjadi perubahan induktansi yang dikenali oleh alat. Detektor kemudian mengaktifkan relay output untuk memberi sinyal ke sistem kontrol lain seperti membuka palang, menghitung kendaraan, atau menyalakan kamera.

📐 Spesifikasi Teknis

Fitur Utama

1. 🔄 Kalibrasi Otomatis

• Saat alat pertama kali menyala, sistem akan otomatis melakukan kalibrasi selama ±2 detik.

• Pastikan tidak ada kendaraan di atas loop saat proses ini berlangsung.

2. 🟢 Indikator LED Diagnosis

• Berkedip lambat: Proses kalibrasi

• Berkedip cepat: Loop tidak terhubung atau rusak

• Mati: Tidak ada kendaraan terdeteksi

• Menyala tetap: Kendaraan berada di atas loop

3. 🔁 Relay Output

• Relay 1 (Pin 3 & 4):
  Aktif (tertutup) saat kendaraan berada di atas loop (mode presence detection).

• Relay 2 (Pin 5 & 6):
  Aktif sesaat (±1 detik) setelah kendaraan keluar dari loop (mode pulse trigger).

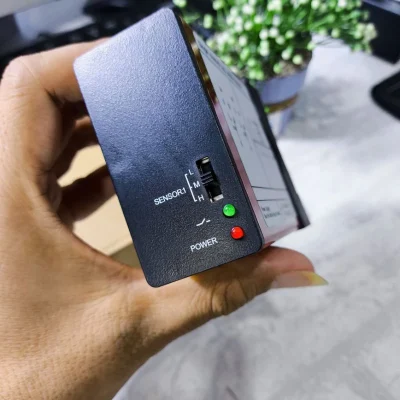

4. 📶 Pengaturan Sensitivitas

• Diatur melalui saklar 3 posisi di depan unit:

  • L = Sensitivitas Rendah (untuk kendaraan besar)

  • M = Sensitivitas Menengah

  • H = Sensitivitas Tinggi (bisa mendeteksi motor)

5. 🧠 Auto Reset

• Jika kendaraan diam lebih dari 5 menit di atas loop, sistem akan otomatis reset dan mengembalikan output ke posisi awal.

  Penting Saat Instalasi

  • Hanya boleh dipasang di ruang kering atau panel kontrol yang terlindung dari air dan kelembapan.

  • Jarak antar perangkat minimal 10 mm untuk mencegah interferensi.

  • Suhu ruangan maksimum 65°C.

  • Pastikan loop coil dipasang dalam bentuk persegi panjang dan kabel dipelintir minimal 20x per meter.

  • Jangan letakkan kabel loop dekat dengan kabel listrik AC tegangan tinggi.

  ---

  Diagram & Penjelasan Wiring Terminal

  Dari kiri ke kanan (Pin 1 → 9) saat dilihat langsung dari panel terminal:

  Pin	Fungsi	Keterangan
  1	Power L	Tegangan AC (fase)
  2	Power N	Tegangan AC (netral)
  3	Relay 1 – COM	Kontak umum relay 1
  4	Relay 1 – NO	Output relay 1
  5	Relay 2 – COM	Kontak umum relay 2
  6	Relay 2 – NO	Output relay 2
  7	Loop Coil	Koneksi loop 1 (kabel dari jalan)
  8	Loop Coil	Koneksi loop 2 (kabel dari jalan)
  9	Tidak digunakan	Kosong (model ini tidak menggunakan pin 9)

  Fungsi Output Relay (Default)

  🟩 Relay 1 (PIN 3 & 4) – Presence Output (Deteksi Kehadiran Kendaraan)

  Kondisi Kendaraan	Status Relay 1
  Masuk ke loop	ON (aktif)
  Berada di loop	Tetap ON
  Keluar dari loop	OFF setelah 500ms
  Tidak ada kendaraan	OFF

  • Fungsi relay 1: Memberikan sinyal selama kendaraan berada di atas loop.

  • Cocok untuk sistem yang membutuhkan sinyal selama kendaraan berada, seperti palang otomatis.

  ---

  🟦 Relay 2 (PIN 5 & 6) – Pulse Output (Kendaraan Keluar)

  Kondisi Kendaraan	Status Relay 2
  Masuk ke loop	OFF
  Berada di loop	OFF
  Keluar dari loop	ON ±1 detik, lalu OFF
  Tidak ada kendaraan	OFF

  • Fungsi relay 2: Memberikan pulsed output (±1 detik) saat kendaraan keluar dari loop.

  • Cocok untuk sistem counter kendaraan, trigger kamera, aktifkan sistem lain hanya 1x, dsb.

  Kesimpulan Pemakaian

  • Model ini cocok untuk sistem kontrol otomatis berbasis kendaraan.

  • Pastikan loop terpasang dengan benar dan tidak ada kendaraan saat power on.

  • Tidak ada pengaturan delay output, jadi semua relay bekerja dengan durasi bawaan pabrik.
