Vehicle Loop Detector Model Matrix S220 – VLD
Rp 1.350.000 Rp 2.500.000| Kode | vldmatrix-s220 |
| Stok | Tersedia (100) |
| Kategori | Barrier Gate Parkir, Spare Part |
Garansi 1 Bulan

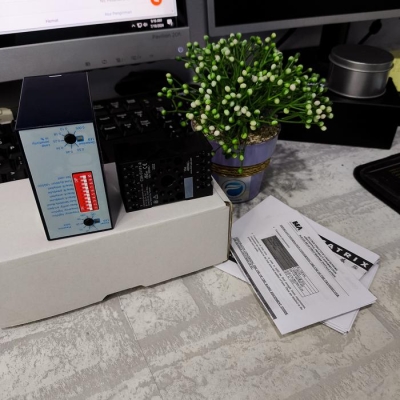

Vehicle Loop Detector Model Matrix S220 – VLD
Matrix‑S220 Vehicle Loop Detector
Single Loop | 220–240 VAC | Presisi Tinggi | Dual Relay Output
🔍 Apa Itu Matrix‑S220?
Matrix‑S220 adalah detektor kendaraan digital berbasis induksi elektromagnetik (loop detector), dirancang untuk sistem kontrol akses kendaraan seperti gerbang otomatis, palang parkir, pintu tol, dan manajemen lalu lintas. Perangkat ini bekerja dengan mendeteksi kendaraan melalui perubahan medan induktif pada loop kabel yang tertanam di permukaan jalan.
Produk ini menawarkan deteksi cepat dan akurat, pengaturan fleksibel melalui DIP switch, serta output ganda (presence & pulse) yang kompatibel dengan berbagai sistem kontrol otomatis.
🏆 Keunggulan Matrix‑S220
-
✅ Deteksi kendaraan super cepat (25 ms)
-
✅ Kalibrasi otomatis saat start-up
-
✅ Pengaturan sensitivitas & frekuensi fleksibel
-
✅ 2 output relay: deteksi kendaraan & sinyal pulse
-
✅ Sertifikasi internasional: EMC, FCC, UL, dll
-
✅ Desain compact dan hemat energi (<2.5W)
-
✅ Tahan suhu ekstrem: –30 °C hingga +40 °C
⚙️ Spesifikasi Teknis Utama
| Parameter | Nilai |
|---|---|
| Model | Matrix‑S220 |
| Tipe | Single Loop, Digital Loop Detector |
| Tegangan Operasi | 220–240 VAC ±10%, 48–62 Hz |
| Daya Konsumsi | < 2.5 W |
| Teknologi Deteksi | Induksi elektromagnetik dengan auto tuning |
| Waktu Respon | 25 ms (single loop), 50 ms (dual loop mode) |
| Rentang Induktansi Loop | 20 µH – 1000 µH |
| Frekuensi Loop | 20 – 130 kHz (4 level) |
| Sensitivitas | 0.005% – 0.5% (250 tingkat pengaturan) |
| Presence Time | 1 menit hingga tanpa batas |
| Pulse Output | 100 ms atau 500 ms (diatur via DIP switch) |
| Output Relay | 2 relay (NO/NC, max 230 VAC / 5 A resistif) |
| Indikator LED | Hijau: Power • Merah: Status Loop |
| Proteksi Internal | Isolasi, Dioda Zener, Clamping Gas Discharge |
| Konektor | 11-pin bulat (Tipe 86CP11) |
| Rating Proteksi | IP40 |
| Suhu Operasional | –30 °C hingga +40 °C |
| Suhu Penyimpanan | Hingga +70 °C |
| Ukuran Fisik | 77 × 40 × 75 mm |
| Berat | < 200 gram |
🧠 Fungsi Relay Output
| Relay | Fungsi | Kapan Aktif |
|---|---|---|
| Relay A | Deteksi Kendaraan (Presence) | Aktif saat kendaraan berada di loop |
| Relay B | Pulse Output (Trigger Sementara) | Aktif ±100–500 ms saat kendaraan keluar loop |
⚙️ Mode relay bisa diatur melalui DIP switch internal untuk mengatur fungsi aktif/pasif, durasi pulse, dan frekuensi kerja loop.
🔌 Wiring Diagram (Konektor 86CP11 – 11 pin)
| Pin | Fungsi |
|---|---|
| 1–2 | Power Supply (L dan N) |
| 3 | Relay B – NO |
| 4 | Relay B – COM |
| 5 | Relay A – NO |
| 6 | Relay A – COM |
| 7 | Loop A (+) |
| 8 | Loop Common (–) |
| 9 | Loop B (jika dual loop) |
| 10 | Relay A – NC |
| 11 | Relay B – NC |
🔧 Pengaturan DIP Switch
| DIP | Fungsi |
|---|---|
| 1–2 | Pilih frekuensi loop (Low – High) |
| 3 | Konfigurasi mode relay |
| 4 | Auto Sensitivity Boost (ASB) |
| 9 | Durasi pulse (100 / 500 ms) |
| 10 | Mode dual loop (independen/gabung) |
💡 Indikator LED & Diagnostik
-
LED Hijau: Menyala = power ON
-
LED Merah:
-
Menyala = kendaraan terdeteksi
-
Berkedip lambat = loop tidak terkoneksi
-
Berkedip cepat = error frekuensi
-
📦 Aplikasi Penggunaan
-
Sistem palang parkir otomatis
-
Gerbang akses kendaraan
-
Perhitungan kendaraan masuk/keluar
-
Pemicu kamera berdasarkan kendaraan
-
Traffic light kontrol berbasis loop
Produk Original , Best Produk..
Tags: alat parkir, loop sensor, sensor loop, vehicle loop detector, vld, vld merah
Vehicle Loop Detector Model Matrix S220 – VLD
| Berat | 350 gram |
| Kondisi | Baru |
| Dilihat | 225 kali |
| Diskusi | Belum ada komentar |
